Konturnahe Vario-Temperierung optimiert Spritzguss
Hybridwerkzeuge additiv gefertigt
Beschreibung

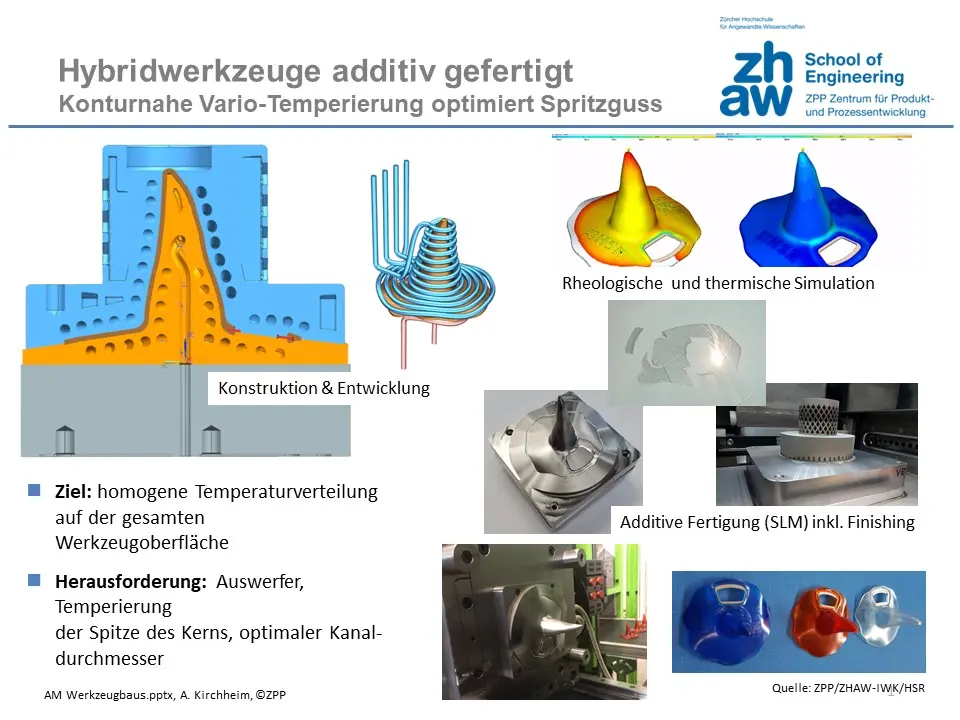

Spritzgussprozesse müssen immer effizienter gestaltet werden. D.h. die Produktivität bei höherer Qualität muss gesteigert werden. Um diese Ziele zu erreichen, können Spritzgusswerkzeuge temperiert werden, der Einspritzprozess, die Füllung des Werkzeugs wird durch diskretes Aufheizen und der Abkühlprozess wird durch eine Kühlung der Werkzeughälften begleitet. Das Aufheizen und Kühlen der Werkzeughälften sind umso effizienter je näher Kühlung und Heizung an der Werkzeugoberfläche wirkt. Durch die schichtweise additive Fertigung der Werkzeuge lassen sich Kanäle, die kalte oder heisse Flüssigkeiten führen, konturnah direkt unter der Werkzeugoberfläche fertigen. Das selektive Laserschmelzen als additives Fertigungsverfahren hat hierbei besondere Vorteile, insbesondere können auch sogenannte Hybridwerkzeuge gefertigt werden, d.h. auf einfachen Werkzeuggrundplatten oder –einsätzen lassen sich die komplexen Strukturen mit konturnaher Temperierung additiv aufbauen. In diesem Beitrag werden thermische Simulationen bezüglich der Optimierung des Spritzgussprozesses durch den Einsatz einer Variotemperierung gezeigt. Im Weiteren wurde ein Variotherm-Werkzeug in Werkzeugstahl mit konturnaher Temperierung entwickelt und additiv mittels selektiven Laserschmelzens hergestellt und im Einsatz erprobt. Anhand von weiteren Beispielen werden erfolgreiche Umsetzungen dieser Technologie aber auch die Herausforderungen insbesondere bei der additiven Herstellung von Hybridwerkzeugen dargestellt.
Eckdaten
Projektleitung
Dr. Andreas Kirchheim
Stellv. Projektleitung
Curdin Wick, Livia Zumofen
Co-Projektleitung
Prof. Dr. Frank Ehrig
Projektpartner
HSR Hochschule für Technik Rapperswil / Institut für Werkstofftechnik und Kunststoffverarbeitung IWK
Projektstatus
abgeschlossen, 09/2017 - 06/2018
Institut/Zentrum
Institute of Product Development and Production Technologies (IPP)
Drittmittelgeber
Interne Förderung
