Eva Hollenstein, Tim Brand (V01)

Zusammenfassung

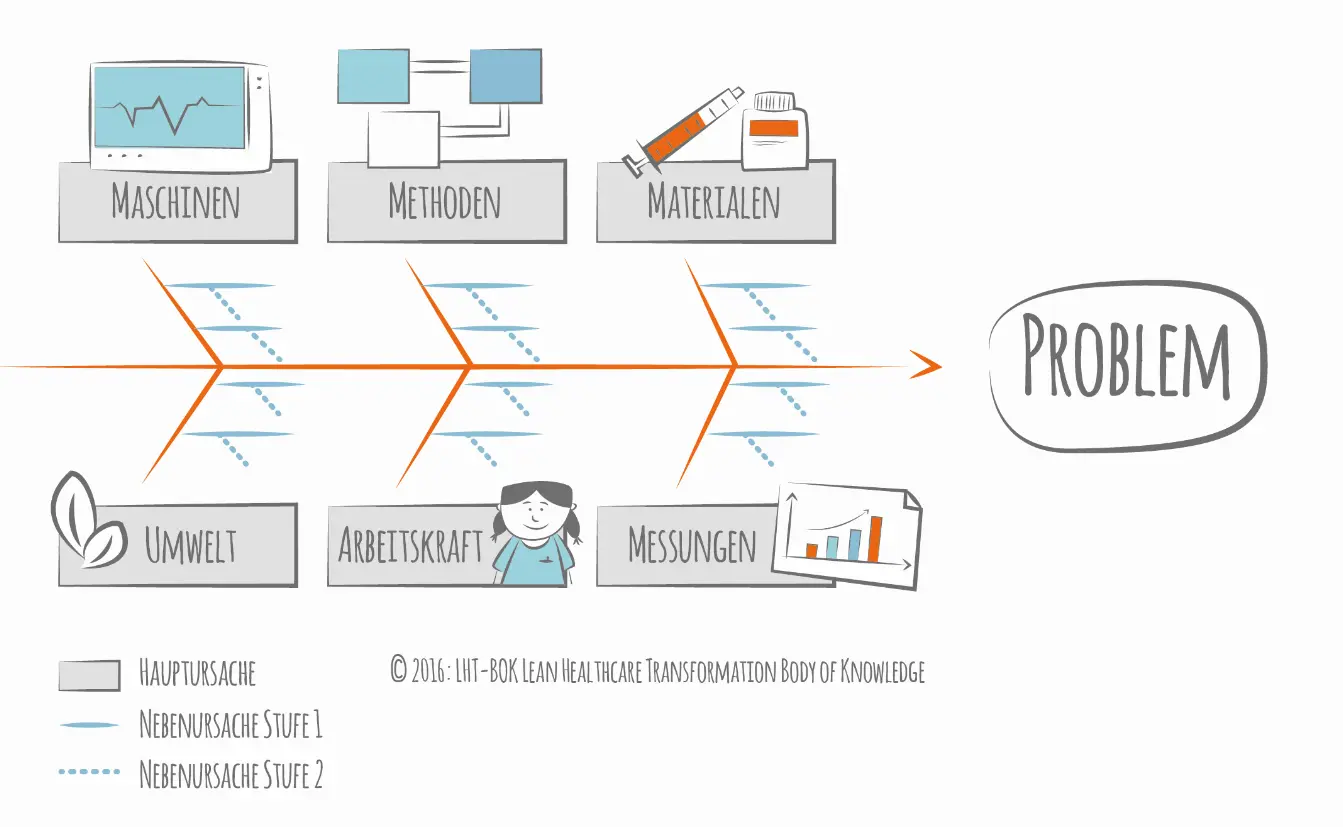

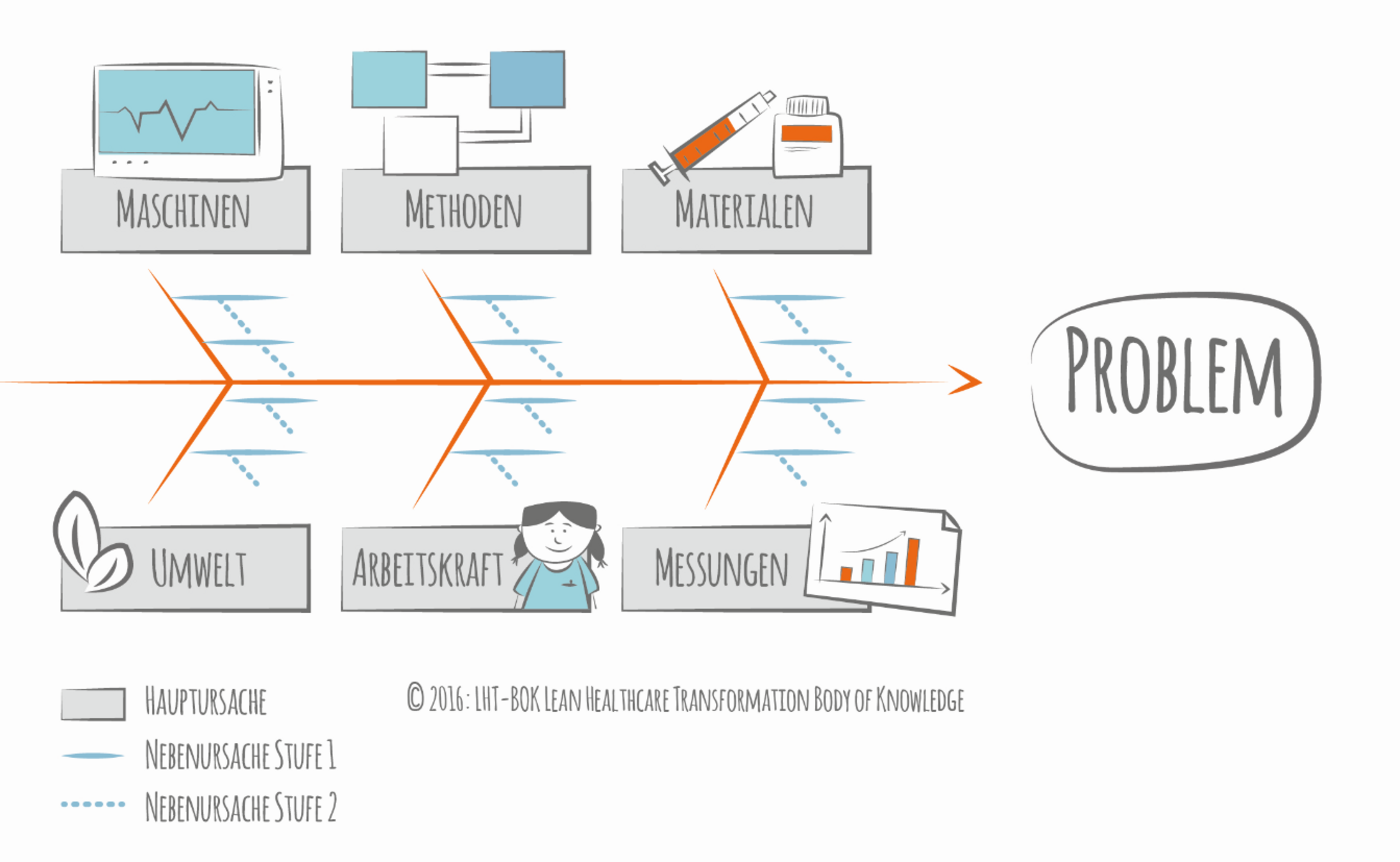

Das Fishbone-Diagram (auch: Ishikawa oder Ursache-Wirkungs-Diagramm) dient der Kausalitätsanalyse von Hauptproblemquellen. Das Tool hilft darzustellen, inwiefern diese Problemverursacher zur Entstehung eines Problems beitragen. Die visuelle Darstellung stellt sicher, dass Zusammenhänge von Fehlern und Problemen leichter erkannt werden. Probleme werden potentiellen Fehlerursachen zugeordnet und dadurch wird die Lösungsfindung erleichtert. Das Tool bietet sich für jede Art von Problemen an und kann vom Benutzenden individuell an die jeweiligen Umstände angepasst werden.

Zielsetzung / Leitfragen für die Praxis

Das grundlegende Ziel des Fishbone-Diagrams besteht darin, den Zusammenhang zwischen einem gegebenen Problem und allen Faktoren, die auf dieses Problem einwirken, zu ermitteln und bildlich darzustellen. Der Fokus wird auf ein spezifisches Problem gerichtet, ohne sich dabei auf Beschwerden (zum Beispiel von verschiedenen betroffenen Personen und/oder Abteilungen) und subjektiven Einschätzungen stützen zu müssen.



Das Fishbone-Diagram hilft, folgende Leitfragen zu beantworten (Kamiske & Brauer, 2011):

• Wie werden bereits formulierte Problemlösungen überprüft und ggf. abgestimmt?
• Wie lassen sich die Ursachen eines Problems systematisch zusammenfassen und übersichtlich darstellen?

Voraussetzungen / Notwendige Ressourcen

Die Ursachen sowie die darunterliegenden Nebenursachen des zu lösenden Problems müssen identifizierbar sein. Es sollte ausserdem möglich sein, zwischen den Ursachen und Nebenursachen zu unterscheiden. Zudem ist zu beachten, dass es sich bei den Gräten des Fishbone-Diagrams um Meinungen und Theorien zu den möglichen Problemverursachern handelt. Daher müssen die möglichen Ursachen mit Daten und Fakten belegt werde, um eine grösstmögliche Objektivität der Ergebnisse zu erreichen. Hilfreich dabei sind die scharfe Abgrenzung des Problems sowie die Verifizierung möglicher Ursachen (Joiner Associates, 1995).

Es werden folgende Ressourcen benötigt:

• Ein Whiteboard, ein grossformatiger Papierblock oder ein Flipchart
• entsprechende Stifte.
• Tipp: Um Problemursachen zwischen verschiedenen Kategorien zu verschieben, eignen sich Post-Its sehr gut.

Stärken und Schwächen

Herausforderungen

Der Nutzen eines Fishbone-Diagrams hängt davon ab, wie weit es entwickelt wird, d.h. ob es über die Symptome hinaus zur eigentlichen Ursache vordringt und ob die Beziehung zwischen primären Ursachen und der Wirkung quantifiziert wird.

Mitunter kann es schwierig sein, das eigentlich zu lösende Problem zu identifizieren. Hier sollte man sich bewusst für ein Problem entscheiden und ggf. mehrere Fishbone-Diagrams zu einzelnen Problemen erstellen. Es ist wichtig, genau darauf zu achten, dass nicht das Symptom bekämpft, sondern konkret nach der Ursache des Problems gesucht wird. Beispielsweise könnte in einer Notfallabteilung eines Spitals das Problem bestehen, dass bestimmte Medikamente nur schwer auffindbar sind. Dabei handelt es sich jedoch nicht um das primäre Problem, sondern die Ursache liegt tiefer: So könnte es sein, dass die Ursache in suboptimalen Logistikprozessen bzw. ungenügendem Bestandsmanagement oder zu viel Verschwendung im Informationsfluss liegt. Das erschwerte Auffinden der Medikamente ist folglich nur ein Symptom und nicht das wirklich zu lösende Problem (Kumar & Steinebach, 2008).

Stärken

• Einfaches und leicht zu erlernendes visuelles Tool
• Bezieht die Mitarbeitenden in die Problemlösung ein, denn die Vorbereitung des Fischgrätendiagramms hat einen Lerneffekt für das gesamte Team
• Sorgt für eine strukturierte Diskussion und verhindert so das Abschweifen von den aktuellen Problemen
• Fördert "Systemdenken" durch visuelle Verknüpfungen
• Priorisiert die weitere Analyse und Korrekturmassnahmen (Bruhn & Meffert, 2012; Schreiner-Hecheltjen, 2014)

Schwächen

• Die Durchführung kann– je nach Problemstellung –sehr komplex sein
• Wechselwirkungen zwischen Ursachen werden nicht erfasst
• Hoher Zeitaufwand (v.a. wenn ein grosses Team beteiligt ist und es sich um komplexe Probleme handelt)
• Nur zur Problemanalyse geeignet, aber kein Aufzeigen von Problemlösungen bzw. Fehlerbehebung
• Keine präventive Wirkung (Schreiner-Hecheltjen, 2014)

Bitte zitieren Sie diese Quelle wie folgt:

Hollenstein, E. & Brand, T. (2016). Fishbone-Diagram. In A. Angerer (Hrsg.), LHT-BOK – Lean Healthcare Transformation Body of Knowledge, Version 1.0. Winterthur. Abgerufen von www.leanhealth.ch

Literatur

Bruhn, M. & Meffert, H. (2012). Handbuch Dienstleistungsmarketing: Planung - Umsetzung - Kontrolle. Wiesbaden: Springer Gabler.

Hajek, J. (2008). Whaddaya mean I gotta be lean?: how to increase your job satisfaction in a continuous improvement environment. Mill Creek, Wash.: Velaction.

Ishikawa, K. (1996). Guide to quality control (13. print). Tokyo: Asian Productivity Organization.

Joiner Associates (Ed.). (1995). Learning and application guide [for business graphics]: plain & simple. Madison, WI: Joiner Associates.

Kamiske, G. F. & Brauer, J.-P. (2011). Qualitätsmanagement von A bis Z: wichtige Begriffe des Qualitätsmanagements und ihre Bedeutung (7., aktualisierte und erw. Aufl). München: Hanser.

Kelly, D. L. (2007). Applying quality management in healthcare: a systems approach (2nd ed). Chicago, Ill. : Washington, DC: Health Administration Press ; AUPHA Press.

Kumar, S. & Steinebach, M. (2008). Eliminating US hospital medical errors. International Journal of Health Care Quality Assurance, 21(5), 444–471.

Schreiner-Hecheltjen, J. (2014). Qualitätsmanagement und Qualitätssicherung in der Medizin: aus der Praxis für die Praxis. Berlin: Lit.
