Marker

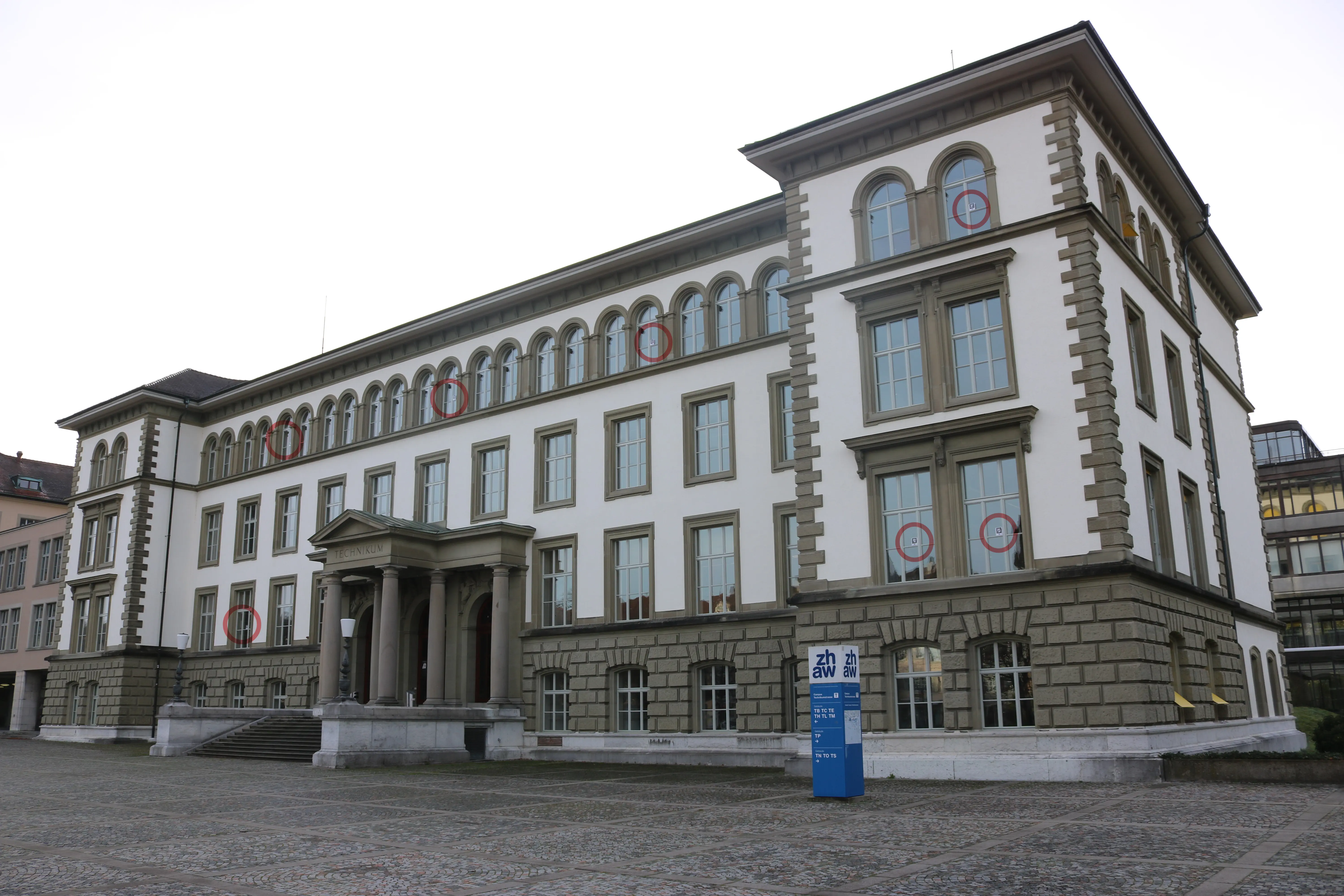

Marker am Technikumgebäude
Die Marker am Technikumgebäude sind Teil des EU-Forschungsprojekts HumanTech. Dabei wird die Datenerfassung an Bestandsbauten oder auf Baustellen und deren automatische Weiterprozessierung zu Modellen im Digitalen Bauen/BIM getestet.
Was ist BIM?
BIM steht für «Building Information Modelling» und umfasst die Modelle und Prozesse des Digitalen Bauens: Mit dieser Kollaborationsmethode arbeiten alle Baubeteiligten zeitgleich im gleichen Koordinatensystem. Alle Planungs- und Ausführungsstände liegen als digitale Modelle vor und können so jederzeit abgeglichen werden.
Idealerweise wird das BIM-Modell als Digitaler Zwilling des Bauwerks in der Nutzungsphase weitergepflegt und steht dann für Facility Management, sowie späteren Umbau oder Ertüchtigung zur Verfügung. Der Bund und alle bundesnahen Betriebe wenden BIM verpflichtend bereits seit 2021 für ihre Immobilien und ab 2025 für ihre Infrastrukturanlagen an.
Was Ist das für ein Projekt?
Im Fokus steht in diesem Teilprojekt des IMS die drohnengestützte Vermessung von Gebäudefassaden mit Photogrammmetrie, um letztlich automatisierte Prozesse für die Integration verschiedenster Messdaten in das BIM Modell zu entwickeln.
Durch die photogrammetrische Vermessung wird ein aktuelles BIM-Geometriemodell eines Bestandsbauwerks generiert, welches dann mit weiteren Modellen, z.B. Tragstruktur oder Haustechnik ergänzt werden kann. Analog funktioniert der Einsatz auf Baustellen, wo der Baufortschritt zu einem Stichtag präzise erfasst werden kann.
Wie funktioniert das?
Damit sich die Datenerfassungssysteme wie unsere Messdrohnen räumlich orientieren können, werden Schwarzweissmuster verwendet. Die Informationen aus den GPS-Signalen sind zu ungenau und beim Einsatz in Innenräumen gar nicht verfügbar. Die Schwarzweissmuster werden einfach an Positionsmarkierungen befestigt, die von Vermessungsingenieuren eingemessen werden. Diese Markierungen stehen extra für die verschiedenen digitale Bauanwendungen zur Verfügung.
Positionsmarker
Die Positionsmarker sind bereits in einer Vornorm geregelt, an deren Erarbeitung die Arbeitsgruppe von Ruprecht Altenburger ebenfalls mitgewirkt hat: «Positionsmarkierungen für digitale Anwendungen auf Baustellen, für Strukturmonitoring und BIM-Anwendungen (CEN Workshop Agreement 18046)».
Eine Videoeinführung dazu sowie Downloadmaterial ist im Internet verfügbar. Dort kann ebenfalls der Originaltext des CWA 18046 bezogen werden: https://www.bimprove-h2020.eu/marker/.
Projektdetails
Projektwebsite: https://www.humantech-horizon.eu/
Finanzierung: EU, Grant Agreement 101058236
Projektstart: 2022
Projektlaufzeit: 36 Monate
Projektpartner
- Deutsches Forschungszentrum für Künstliche Intelligenz GmbH, Trippstadter Straße 122, 67663 Kaiserslautern, Germany
- Hypercliq IKE, Makedonomachou Prantouna 57, 11525 Athens Greece
- Technische Universität Kaiserslautern, located at Gottlieb Daimler Strasse, 67663 Kaiserlautern, Germany
- Scaled Robotics SL, CZ Pere IV 29, 1-2, 08018, Barcelona, Spain
- Bundesanstalt für Arbeitsschutz und Arbeitsmedizin, Friedrich-Henkel-Weg 1-25, 44149 Dortmund, Germany
- Sci-Track GmbH, Menzelstraße 1, D-67659 Kaiserslautern
- SINTEF Manufacturing AS ("SINTEF"), BYGNING 100, RAUFOSS INDUSTRIPARK, 2830, RAUFOSS, Norway VAT number: NO882774562MVA
- Acciona construccion SA, with head office in Avenida de Europa 18, 28108, Alcobendas (Madrid), Spain
- STAM SRL, Via Pareto 8Ar, 16129 Genova, Italy
- Holo-Industrie 4.0 Software GmbH, Carl-Zeiss-Ring 19, D-85737 Ismaning (Munich), Germany
- H.Fundacion Tecnalia Research & Innovation, with registered offices at Parque Cientifico y Tecnolögico de Bizkaia, Astondo Bidea, Edificio 700 - E-48.160 Derio (Bizkaia) Spain, VAT number G-48975767.
- Catenda AS, Drammensveien 288, Oslo, Norway
- Technological University of the Shannon : Midlands Midwest, Thurles campus, Nenagh Rd, Thurles, Co Tipperary E41 PC92
- Ricoh international B.V., PROF WH KEESOMLAAN 1, AMSTELVEEN 1183 DJ, Netherlands
- Australo Interinnov Marketing Lab SL, CL POMPEU FABRA 1 2 4, CASTELLDEFEL 08860, Spain
- PRINTSTONES GMBH (Printstones), PIC 889719503, established in GUTHEILSCHODERGASSE
8-12, WIEN 1100, Austria - Universita degli Studi di Padova, having its registered office at Via 8 Febbraio 1848, n. 2, Padova, 35122, ITALY
- European Builders Confederation, Rue Jacques de Lalaing 4, Brussels, 1040, Belgium
- Palfinger Structural Inspection GmbH, Praterstrasse 1, 1020, Vienna, Austria
- Implenia Schweiz AG, Thurgauerstrasse 101 A, Glattpark (Opfikon) 8152, Switzerland
- Kajima corporation, 3-1, Motoakasaka 1-chome, Minato-ku, Tokyo 107-8388, Japan
Prof. Dr. Ruprecht Altenburger
ZHAW
School of Engineering
Forschungsschwerpunkt Regelungstechnik & Advanced Control
Technikumstrasse 9
8400 Winterthur
